支撐平臺
高性能計算機集群系統

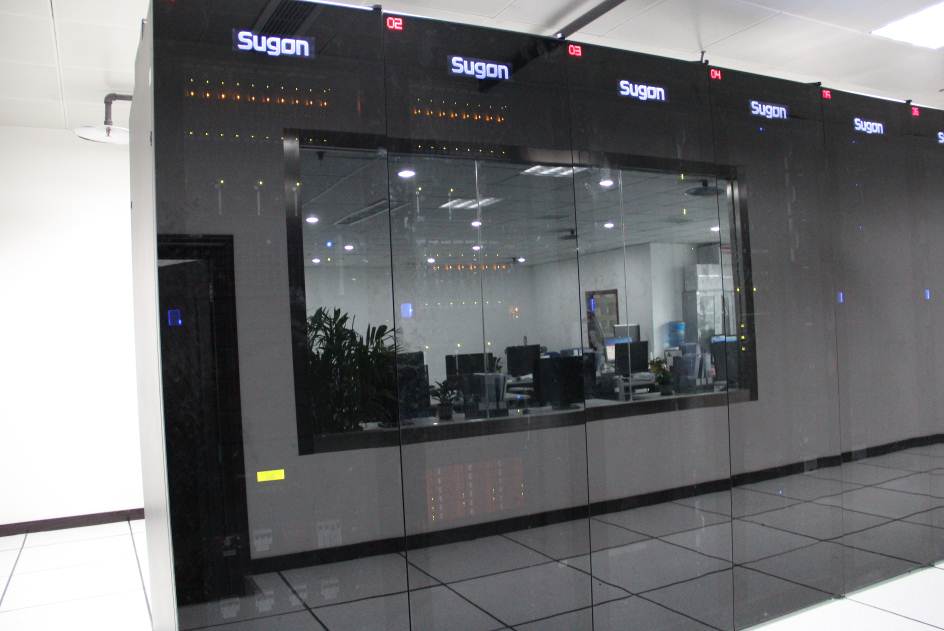

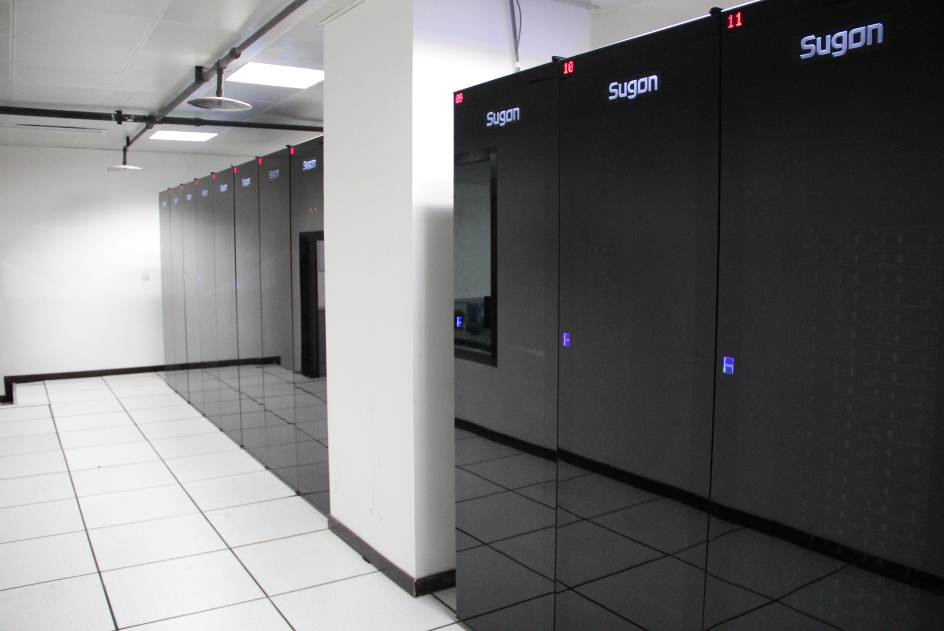

儀器型號：曙光5000計算機集群
購置年月：2011年9月
儀器簡介：
曙光5000高效能計算機力求在體系結構、多處理機芯片組、高性能節點操作系統、高可擴展互連網絡、高吞吐率通信軟件、多線程分割全局地址空間編程模型及編譯器等核心技術上實現較大突破；并提供高效能計算機的高密度節點、可靠的系統結構、虛擬化軟件、高效能海量存儲、并行文件系統、大規模系統的管理軟件、系統級魯棒性技術、超大規模并行算法等產品及技術，從而實現系統的高性能、可編程性、可移植性和穩定性，并服務于未來超算中心能力計算（Capability Computing）和容量計算（Capacity Computing）兩類應用。
曙光5000A基于高密服務器構成的“超并行”體系結構（Hyper Parallel Processing，簡稱HPP）；
峰值運算能力20Tflops CPU計算性能+50Tflops GPU計算性能，存儲能力96TB并行存儲系統+20TB備份存儲系統。
應用范圍：
1. 高性能計算應用范圍：先進制造、電子信息、環境工程、裝備制造、通信工程、光電工程、土木工程、軟件工程、流體力學計算、生物工程和農學、基因工程、電子信息工程、基因工程、生物醫學、車輛工程、化學工程、數字城市、數字工程、影視動畫設計、三維動畫、特效制作、游戲引擎開發等、天氣預報、氣象災害評估、地理信息系統、海量遙感數據處理等；
高性能計算技術作為基礎工具，為各個學科行業以多種方式提供支持，提高生產力和創新能力，包括：
（1）基礎學科中深入的知識發現，問題規模的擴大和求解精度的增加需要更高性能的計算資源。例如，計算流體力學、計算材料學、計算電磁學。
（2）多學科綜合設計領域中，大量的多部門協同計算需要構建高性能的綜合平臺。例如，汽車設計、船舶設計。
（3）基于仿真的工程科學結合傳統工程領域的知識技術與高性能計算，提供經濟高效地設計與實踐方法。例如，基于仿真的醫學實踐、數字城市模擬、核電、油田仿真工具、新材料開發、碰撞仿真技術、數字風洞。
（4）高性能計算提升眾多行業服務、決策的時效性，提高經濟效益。例如，實時天氣預報、城市交通控制、視頻點播服務、動漫設計、網絡游戲、基于RFID的貨物跟蹤、智能電子商務。
（5）數據密集型應用需要高性能數據處理，以應對數據爆炸式增長帶來的難題。例如，高能物理實驗數據處理、遙感數據處理、商業智能、生物信息學、RFID數據挖掘、金融業分析抵押借貸、移動電話流量分析。
2. 云計算應用范圍：IAAS硬件虛擬化云服務、云災備、云存儲、云安全、云融合等標準化云服務和研究。
技術參數：
|

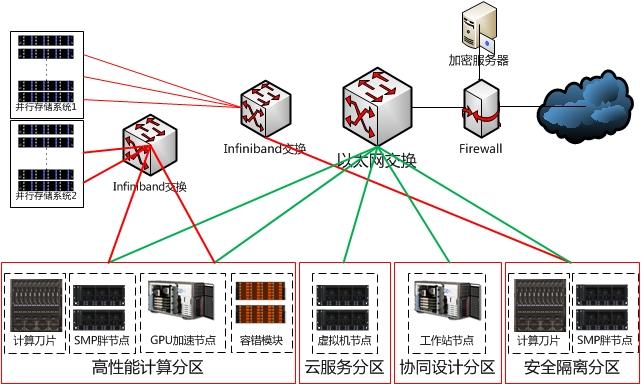

曙光高性能計算集群系統配置清單 | ||||
|
序號 |
名稱 |
技術規格 |
單位 |
數量 |
|
1 |
硬件部分 | |||
|
1.1 |
計算子系統 | |||
|
1.1.1 |
高性能計算分區 | |||
|
刀片平臺 |
曙光TC3600 |
10U機架式刀片機箱，可以支持10個計算刀片； |
套 |
7 |
|
計算刀片 |
曙光CB65-G |
2*AMD Opteron 6172 12核處理器 (2.1GHz)； |
片 |
64 |
|
SMP胖節點 |
曙光A840-G |
4*AMD Opteron 6172 12核處理器 (2.1GHz)； |
臺 |
4 |
|
科學計算加速器(GPGPU) |
第一性原理計算 |
4U標準機架式設備 |
臺 |
6 |
|
分子動力學計算 |
4U標準機架式設備 |
臺 |
10 | |
|
計算容錯模塊 |
曙光CluSnap |
4U標準機架式設備； |
套 |
2 |
|
1.1.2 |
云服務分區 | |||
|
云服務節點 |
曙光A840-G |
4*AMD Opteron 6172 12核處理器 (2.1GHz)； |
臺 |
8 |
|
1.1.3 |
協同設計分區 | |||
|
工作站節點 |
曙光W580I |
4U機塔互換式； |
臺 |
10 |
|
1.1.4 |
安全隔離分區 | |||
|
刀片平臺 |
曙光TC3600 |
10U機架式刀片機箱，可以支持10個計算刀片； |
套 |
1 |
|
計算刀片 |
曙光CB65-G |
2*AMD Opteron 6172 12核處理器 (2.1GHz)； |
片 |
10 |
|
SMP胖節點 |
曙光A840-G |
4*AMD Opteron 6172 12核處理器 (2.1GHz)； |
臺 |
1 |
|
1.2 |
管理控制子系統 | |||
|
集群管理/監控節點 |
曙光CB65-G |
2*AMD Opteron 6128 8核處理器 (2.0GHz)； |
臺 |
1 |
|
IB子網管理節點 |
曙光CB65-G |
2*AMD Opteron 6128 8核處理 (2.0GHz)； |
臺 |
1 |
|
功能節點（NIS、NTP、FTP、作業調度、License） |
曙光CB65-G |
2*AMD Opteron 6128 8核處理器 (2.0GHz)； |
臺 |
2 |
|
登錄節點（分區） |
曙光CB65-G |
2*AMD Opteron 6128 8核處理器 (2.0GHz)； |
臺 |
2 |
|
登錄節點（分區） |
曙光A620r-G |
2U機架式； |
臺 |
2 |
|
1.3 |
安全控制子系統 | |||
|
安全認證服務器 |
曙光SecServer750 |
5U機塔互換設計,1顆Xeon E5506處理器,2G DDR3內存,500G SATA 2硬盤,DVD-ROM,專用高性能加密卡,加密認證軟件光盤,具有CA認證、簽名、單機登錄等功能，與Nikey結合組成身份認證解決方案，擁有國家密碼管理局認證。 |
臺 |
1 |
|
網絡審計設備 |
曙光NetFirm-A1600 |
6個千兆口，4個光口，2U機架，冗余電源，實現網絡內容與行為審計，支持網站過濾、聊天監控、郵件監控、行為管理、日志審計等功能，并發連接數250萬，吞吐量4.5G，用戶數5000個 |
臺 |
1 |
|
網絡防火墻 |
龍芯防火墻C10TLFW-1000L |
并發連接數100萬，吞吐量1G，VPN隧道數600 |
臺 |
2 |
|
智能密鑰 |
曙光NiKey100 |
曙光NiKey100智能密碼鑰匙，保證身份認證安全。與曙光GridView、防火墻VPN配合使用。 |
個 |
100 |
|
1.4 |
存儲子系統 | |||
|
并行存儲系統Parastor（高性能計算分區） |
P100-MDC（數據索引控制器） |
高性能64位處理器，24GB Cache，1個管理網絡端口，2個1Gb接入端口，1個40Gb QDR IB高速接入端口，冗余電源，內嵌高性能數據索引引擎，實現單一全局命名空間，管理多客戶端的并行訪問，支持雙機熱備 |
臺 |
2 |
|
P100-IOM（數據存取模塊） |
高性能64位處理器，24GB Cache，1個管理網絡端口，2個1Gb存取端口，1個40Gb QDR IB高速存取端口，冗余電源，內嵌高性能數據存取引擎，并行處理所有客戶端的數據訪問請求，自動負載均衡，支持按需動態擴展，支持雙機熱備 |
臺 |
4 | |
|
P100-SSU（智能存儲單元：64TB） |
高性能64位處理器，全冗余架構，1個管理網絡端口，支持多個RAID5、RAID6等RAID級別，支持SAS、SATA、SSD三種存儲介質，提供海量存儲空間，最大可擴展到1EB，支持多副本容錯，支持按需動態在線擴展；實際配置裸容量64TB企業級SATA硬盤作為大容量存儲空間 |
套 |
1 | |
|
管理軟件 |
內嵌曙光并行存儲管理軟件系統，中文界面，圖形化顯示，實時監控并行存儲系統各組成模塊的運行狀態以及并行存儲系統的I/O性能 |
套 |
1 | |
|
并行存儲系統Parastor（安全隔離分區） |
P100-MDC（數據索引控制器） |
高性能64位處理器，24GB Cache，1個管理網絡端口，2個1Gb接入端口，1個40Gb QDR IB高速接入端口，冗余電源，內嵌高性能數據索引引擎，實現單一全局命名空間，管理多客戶端的并行訪問，支持雙機熱備 |
臺 |
2 |
|
P100-IOM（數據存取模塊） |
高性能64位處理器，24GB Cache，1個管理網絡端口，2個1Gb存取端口，1個40Gb QDR IB高速存取端口，冗余電源，內嵌高性能數據存取引擎，并行處理所有客戶端的數據訪問請求，自動負載均衡，支持按需動態擴展，支持雙機熱備 |
臺 |
4 | |
|
P100-SSU（智能存儲單元：32TB） |
高性能64位處理器，全冗余架構，1個管理網絡端口，支持多個RAID5、RAID6等RAID級別，支持SAS、SATA、SSD三種存儲介質，提供海量存儲空間，最大可擴展到1EB，支持多副本容錯，支持按需動態在線擴展；實際配置裸容量32TB企業級SATA硬盤作為大容量存儲空間 |
套 |
1 | |
|
管理軟件 |
內嵌曙光并行存儲管理軟件系統，中文界面，圖形化顯示，實時監控并行存儲系統各組成模塊的運行狀態以及并行存儲系統的I/O性能 |
套 |
1 | |
|
備份存儲系統 |
曙光Dbstor備份存儲系統 |
4U機架式，2個千兆網口，8GB緩存，20TB智能磁盤，含重復數據刪除，企業版?zhèn)浞蒈浖?/span>20個異構客戶端，840W 2+1冗余電源 |
臺 |
1 |
|
光纖交換機 |
博科24端口光纖交換機 |
BR-360-0008-A，24端口交換機，24端口激活，單電源（固定），含24個8Gb短波SFP，含Web tools、Zoning軟件授權,支持級聯，1年原廠保修（非現場） |
臺 |
1 |
|
1.5 |
網絡子系統 | |||
|
高速計算網絡 |
Mellanox MIS5100Q-3DNC QDR IB交換機 |
標配機箱：6U模塊化交換機機箱、最大可支持108口（6個頁板），機箱內包括3個內部交換模塊、3個自適應110/220V AC電源模塊（2+1冗余）、管理模塊、熱插拔風扇模塊、上架套件 |
臺 |
1 |
|
Mellanox MIS5001QC 18口QSFP 40Gb/s IB頁板 |
18+18端口QSFP 40Gb/s IB頁板，芯片采用InfiniScale？ IV，用于MIS5XXX系列交換機 |
臺 |
6 | |
|
Infiniband線纜 |
FreePort QSFP(QDR) IB線纜(QDR 4X QSFP-QSFP IB線纜) |
根 |
108 | |
|
千兆以太網絡 |
Force10 C150交換機 |
配置96個10/100/1000baseT銅接口，包括：1個標配機箱（含1個AC電源，1個路由交換模塊），2個48口1Gb RJ-45口以太網卡板，1份操作系統 |
臺 |
1 |
|
1.6 |
基礎架構子系統 | |||
|
曙光C1000散熱系統 |
空調室內機 |
曙光云座C1000氟冷水平送風空調室內機模塊，最大顯冷量35KW，最大風量7000m3/h，尺寸600*1200*2000mm |
臺 |
3 |
|
空調室外機 |
GMVL-Rm600W/D，制冷量60KW |
臺 |
3 | |
|
除塵除濕一體機 |
曙光云座除塵除濕一體機，除濕量5kg/h，過濾等級亞高效 |
臺 |
1 | |
|
機柜 |
曙光云座C1000封閉機柜，尺寸600*1200*2000mm，有效空間42U，靜載1000kg |
臺 |
12 | |
|
監控系統 |
C1000監控采集器 |
空調及機柜內部傳感器數據采集及上傳功能 |
套 |
1 |
|
C1000溫度探頭 |
測量機柜內部溫度 | |||
|
C1000溫濕一體探測器 |
測量機柜排冷、熱通道內微環境的溫度及濕度 | |||
|
C1000煙霧探測器 |
測量機柜冷、熱通道內微環境的煙霧濃度，預防火災隱患 | |||
|
C1000漏水探測器 |
測量空調室內機下部冷凝水漏水，防止漏水水災隱患 | |||
|
控制臺 |
曙光集群控制臺 |
1U手動伸縮控制臺(曙光17”液晶顯示器、鼠標、鍵盤、8口切換器等) |
套 |
1 |
|
視頻切換系統 |
SKVM |
SKVM IV Over IP（包含鍵盤鼠標），CIM節點控制模塊 |
套 |
1 |
|
2 |
軟件部分 | |||
|
操作系統 |
Linux |
SuSE Linux 企業版 11.1 |
套 |
1 |
|
GPU編程環境 |
Nvidia GPU開發環境 |
nvcc C語言編譯器 |
套 |
1 |
|
用于GPU（圖形處理器）的CUDA FFT以及BLAS庫 | ||||
|
分析器（Profiler） | ||||
|
用于GPU（圖形處理器）的gdb調試程序 | ||||
|
CUDA運行時驅動程序 | ||||
|
云管理系統 |
曙光Cloudview |
曙光Cloudview云管理平臺，支持項目組織管理、計費管理、虛擬化管理、云安全管理等功能 |
套 |
1 |
|
集群管理系統 |
曙光GridView 2.5 |
GridView HPC版，支持系統部署、系統監控、集群管理、數據報表、統一告警、作業調度 |
套 |
1 |
|
GridView應用Portal，8個基本應用Portal，支持Ansys、Lsdyna、Abaqus、Fluent、Vasp、Gaussian、NAMD、Gromacs；4個定制應用Portal，根據用戶需求開發 |
套 |
1 | ||
|
GridView集群節能模塊PowerConf 2.0 |
套 |
1 | ||
|
應用開發環境 |
編譯器 |
GNU 編譯器，支持C/C++ Fortran77/90 |
套 |
1 |
|
數學庫 |
BLAS、LAPACK、ScaLAPACK、FFTW |
套 |
1 | |
|
MPI并行環境 |
OpenMPI（支持Infiniband和以太網的MPI環境） |
套 |
1 | |
|
MPICH（支持千兆以太網的MPI環境） |
套 |
1 | ||
|
CPU峰值（Tflops） |
20.16 |
|
|
|
|
GPU峰值（Tflops） |
50.43 |
|
|
|
