虛擬現實系統

儀器型號：科視投影機（Christie WU12K-M）

超聲波定位系統（IS900）

購置年月：2011.12

系統簡介：

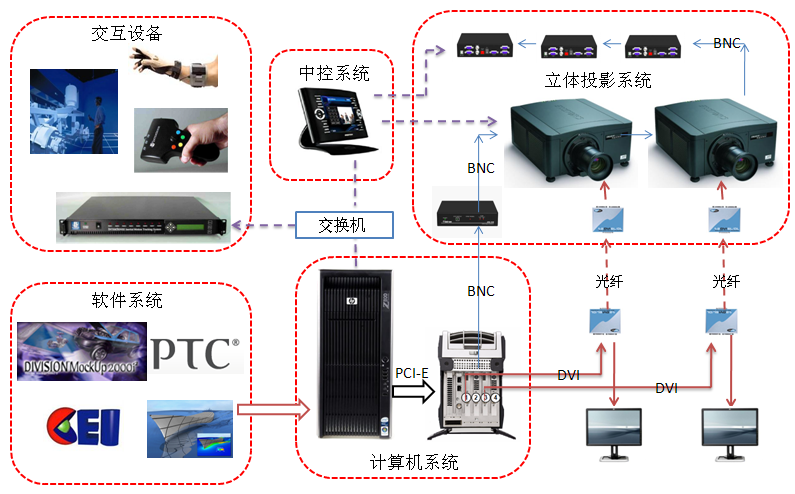

   虛擬現實系統主要由計算機系統、投影顯示系統、交互系統、軟件系統等部分構成。

    投影顯示系統由兩臺CHRISTIE(科視)投影儀、視頻信號光纖傳輸裝置、立體眼鏡及立體信號發射器組成，為系統提供虛擬仿真成像，人機交互等技術支持，三維立體仿真演示功能并具備沉浸效果（3D電子樣機顯示功能）。計算機系由15臺Z400圖形工作站、1臺Z800圖形工作站及Q7000外置圖形卡、畫中畫數據采集卡等組成，為系統提供強大的數據及圖形處理能力；交互系統主要由IS-900超聲波空間定位系統組成，可通過空間鼠標、數據手套等設備進行人機交互，實現對數據的全沉浸式訪問。

應用范圍：

    通過軟硬件配置和系統集成，提供一整套完整的虛擬現實系統，用于復雜機電產品研制中的總體方案論證、概念設計、仿真分析可視化、虛擬裝配以及產品的維修使用、培訓和模擬應用等；工程設計人員可以直接利用CAD系統所提供的各零部件的物理信息及其幾何信息，在計算機上定義零部件間的連接關系并對機械系統進行虛擬裝配，從而獲得機械系統的虛擬樣機，使用系統仿真軟件在各種虛擬環境中真實地模擬系統的運動，并對其在各種工況下的運動和受力情況進行仿真分析，觀察并試驗各組成部件的相互運動情況，它可以在計算機上方便地修改設計缺陷，仿真試驗不同的設計方案，對整個系統進行不斷改進，直至獲得最優設計方案以后，再做出物理樣機。

技術參數：

1、科視投影機：（科視Christie WU12K-M）

亮度：10500流明

顯示方式：三片DLP 0.96英寸DMDX3

物理分辨率：WUXGA(1920×1200) 最大支持：QXGA(2048 x 1536)

對比度：10000:1

顯示色彩：萬色

芯片顯示比例：16：10兼容16：9，4：3

2、InterSense超聲波定位系統：（IS900）

標準追蹤范圍：2.0 X 2.0 X 3.0 米

角幅度：全方位360度 –所有軸

分辨位置：0.75毫米

分辨定位：0.05度

靜態精度：2至3毫米
