邏輯分析儀

儀器型號：Agilent 16806A204

購置年月：2011年10月

儀器簡介：

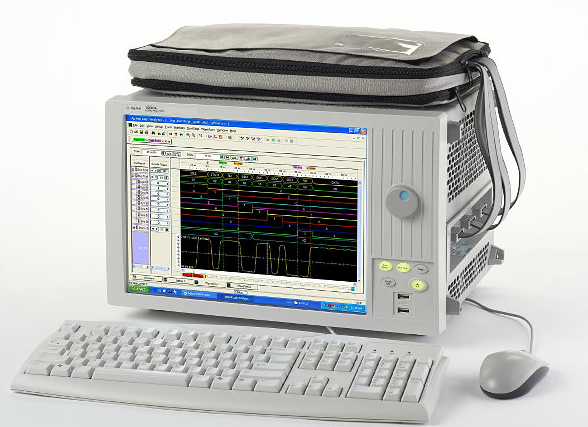

Agilent 16806A 204邏輯分析儀帶有15英寸的觸摸屏彩色顯示器，具有高達32 M的采集存儲器深度,閾值調整范圍從-5 V至5 V（以10 mV為增量）,定時分析（異步采樣）4 GHz定時縮放，64 K存儲器深度深存儲器,1.0 GHz / 500 MHz（半通道/全通道）傳統定時。500 MHz轉換定時狀態分析（同步采樣）狀態時鐘速率高達450 MHz數據速率。高達500 Mb/s自動設置閾值/樣本位置，實現在高速總線上的精確測量同時監測所有通道上的眼圖，快速發現故障信號配置時可選擇的存儲器深度：1 M、4 M、16 M、32 M。

應用范圍：

數字系統的數據傳輸是按空間分布多碼位的方式進行的，這些碼位組成一定格式的數據。邏輯分析儀重點在于考察信號高于或低于某一門限電平值，以及這些數字信號與系統時間之間的相對關系。
技術參數：

1.帶有觸摸屏的15英寸（38.1 cm）彩色顯示器

2.204通道便攜式邏輯分析儀，具有高達32 M的采集存儲器深度

3.綜合的單端信號支持，閾值調整范圍從-5 V至5 V（以10 mV為增量）

4. 4 GHz定時縮放，64 K存儲器深度

5.使用深存儲器的1.0 GHz / 500 MHz（半通道/全通道）傳統定時

6. 500 MHz轉換定時

7.狀態時鐘速率高達450 MHz

8.數據速率：高達500 Mb/s

9.自動設置閾值/樣本位置，實現在高速總線上的精確測量

10.同時監測所有通道上的眼圖，快速發現故障信號
