阻抗特性分析儀

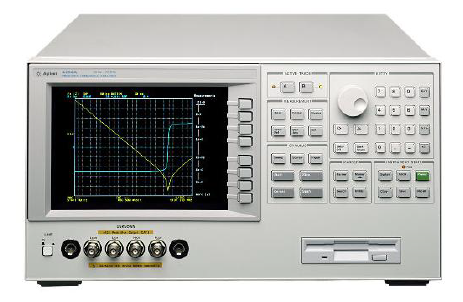

儀器型號：Agilent 4294A

購置年月：2011年10月

儀器簡介：

Agilent 4294A精密阻抗分析儀是適用于元件和電路有效阻抗測量和分析的集成解決方案,其覆蓋了很寬的測試頻率范圍(40Hz至110MHz)，具有±0.08%的基本阻抗精度。其優異的高Q值/低D值精度使其能分析低損耗元件。其寬信號電平范圍可用于在實際工作條件下評估器件。測試信號電平范圍為5mV至1Vrms或200uA至20mArms，直流偏置范圍為0V至±40V或0mA至±100mA。先進的校準和誤差補償功能避免了進行夾具內器件測量時的測量誤差。

應用范圍：

Agilent 4294A是適用于電子元件設計、論證、質量控制和生產測試的強大工具。測量材料的參數如|Z|-θ, R-X, LS-RS, LS-Q, CS-LS, CS-Q, CS-D, |Y|-θ, G-B, LP-G, LP-Q, Cp-G, CP-Q, CP-D, |Z|- LS, |Z|-Cs, |Z|-Cp, |Z|-D, COMPLEX Z-Y。電路設計和開發工程師也能從它提供的性能和功能中受益
技術參數：

1.基本阻抗精度（四端對）：+/-0.08%
2.測試頻率范圍：40Hz～110MHz
3.頻率分辨率：1mHz
4.頻率精度：+/-20ppm
5.振蕩器電平范圍：5mV～1Vrms或200uA～20mArms
6.振蕩器電平分辨率：1mVrms/20μA
7.電壓：待測端開路時為+/-(10+0.05*f(MHz)%+1)mV
8.電流：待測端短路時為+/-(10+0.3*f(MHz)%+50)μA
9.直流偏置范圍：0V～+/-40V或0mA～±100mA
10.直流偏置電平分辨率：1mV/40μA
11.直流偏置電壓精度：+/-(0.1%+(5+30*Imon(mA))mV
12.直流偏置電流精度：+/-(2%+(0.2*Vmon(V)/20)mA
