混合信號示波器

    Agilent MSO9254A

Agilent DSOX2022A

設備型號：Agilent MSO9254A / Agilent DSOX2022A

購置年月：2011年11月

設備簡介：

Agilent Infiniium MSO9254A配有15英寸XGA顯示屏，而且包裝非常輕巧，僅有9英寸深、26磅重，可節省您有限的工作臺空間。該示波器提供最廣泛的測量功能，可滿足目前和未來的需求。16個完全集成的時間校準數字通道使您能夠深入分析定時關系和進行精密觸發?？蛇x的綜合協議查看器可快速找出導致錯誤的物理層問題。

Agilent InfiniiVision DSOX2022A 具有入門級產品的價位，能夠在滿足您苛刻預算要求的情況下提供卓越性能，以及同類產品無法擁有的可選功能。安捷倫突破性技術可以在相同的預算條件下提供更多更出色的示波器功能。

應用范圍：

混合信號示波器可用于混合信號的調試和測試；可以與并行總線的控制命令同步；可以解決的第三個難題是與串行總線同步；對捕獲的深存儲數據直接進行高清晰顯示處理。

技術參數：

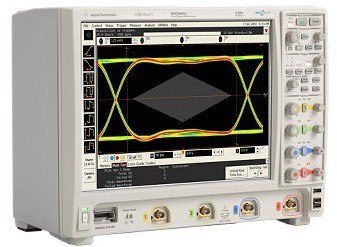

Agilent MSO9254A混合信號示波器

1. 提供最廣泛的測量功能

？2.5 GHz帶寬

？4 個模擬通道+ 16個數字通道

？20 GSa/s最大采樣率

？標準20 Mpts存儲器，最大1 Gpt

2. 三合一儀器

？示波器：Infiniium 系列示波器的強大功能加上出色的技術指標為您提供精密的信號表征。

？邏輯分析儀：16個快速的深存儲器數字通道讓您看到關鍵的數值和定時關系。

？協議分析儀：選擇集成的協議查看器，可快速、深入地了解協議層和物理層之間的數據包和時間關系。

3. 最廣泛的調試和一致性測試應用軟件

？串行協議應用軟件包括I2C、SPI、RS-232、CAN、LIN、FlexRay, JTAG, MIPI D-Phy, PCI Express, USB 2.0和8B/10B

？串行物理層應用軟件包括 USB 2.0、DDR1/2/3和以太網

？抖動分析應用軟件包括InfiniiScan、EZJIT和EZJIT Plus

？查看和分析應用軟件包括用戶定義函數和串行數據均衡

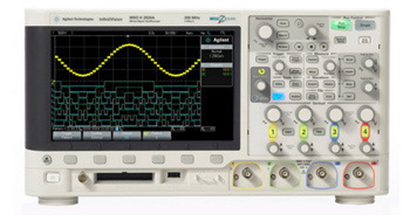

Agilent DSOX2022A混合信號示波器

1. 觀察更長時間、更深入的信號細節：

？同類產品中尺寸最大的顯示屏：8.5 英寸 WVGA 顯示屏

？高達 50,000 個波形/秒的最快更新速率

？最深的存儲器：100 kpts

2. 三合一儀器可以提供更多功能：

？一流的示波器

？集成邏輯分析儀（MSO、可選、可通過 DSOX2MSO 升級）

？獨有的內置 20 MHz 函數發生器： WaveGen

3. 獲得更多投資保護

？可升級性：可在購買后添加帶寬、數字通道或 WaveGen

？分段存儲器

？模板測試
